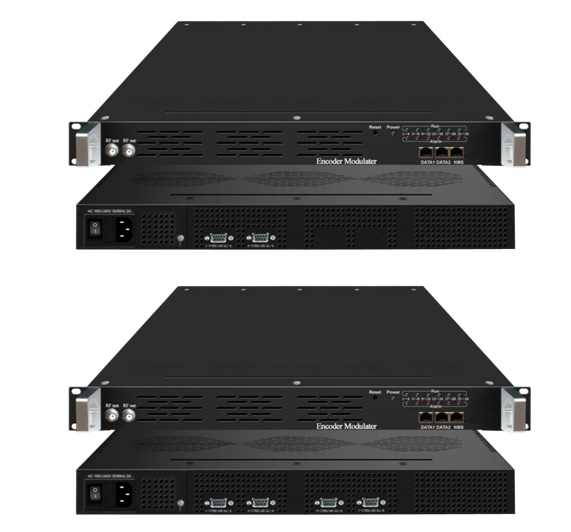

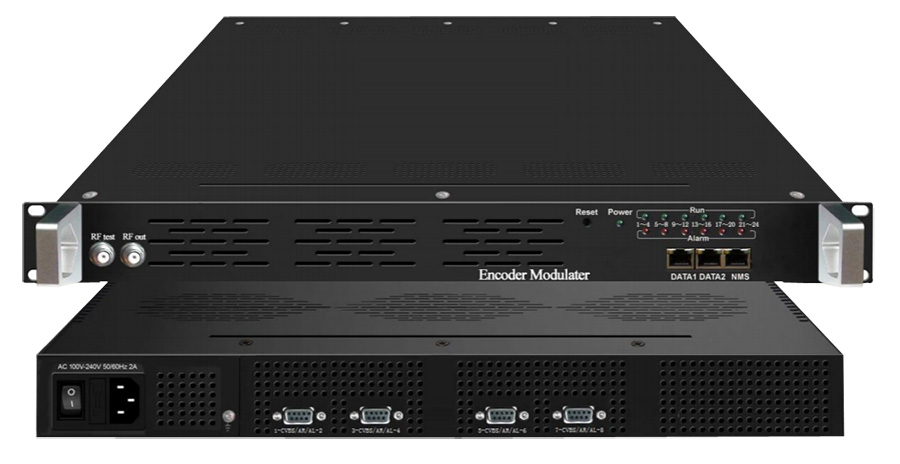

??NDS3542HA 系列標清編調一體機（帶字幕圖文二維碼插播）
??溫馨提示 ：因市場需求差異，請以供貨產品實物為準?。▽D片要求克扣的先咨詢在購買）!
產品概述
??NDS3542HA系列標清編調一體機是我公司*研發的集編碼和調制于一體的高性價比圖文編調設備。該設備支持4路、8路、12路、16路、24路CVBS輸入和1路千兆IP輸入、1路百兆IP輸入。支持4個DTMB單載波(或DVB-C/-T)輸出或4路MPTS輸出（可選配ASI輸出）。該設備支持OSD功能，可在每路編碼視頻中插入圖片、二維碼、文字等信息，具有高集成度、高性能、低成本的特點，單臺設備集成了一套前端系統功能，非常適用于酒店、會所、醫院、浴場等IPTV數字電視系統。
主要特性
√ 符合DTMB GB20600-2006調制標準；
√ 支持8路、12路、24路CVBS輸入，MPEG-2標清編碼；
√ 支持MEPG-1 Layer2、AC3音頻編碼格式；
√ 編碼節目都支持OSD功能（可在每路編碼視頻中插入圖片、二維碼、文字等）；
√ 支持字幕滾動、圖片及二維碼疊加，添加LOGO、符號等，可以在電視屏幕任意地方顯示， 可調坐標720X576（標清），字體、顏色分辨率可調；
√ 支持圖文定時顯示功能，多張圖片可輪流幻燈顯示；
√ 支持設置完成立即生效，無需重啟；
√ 支持MEPG-2視頻編碼格式；
√ 支持IP輸入，128個IP地址，UDP、RTP協議；
√ 4個DTMB (或DVB-C/-T)載波輸出或4個MPTS輸出（DATA1），UDP、RTP協議；
√ *的RF輸出性能，MER≥40dB；
√ 支持Web網絡管理；
|
輸入 |
8路/12路/24路CVBS輸入 |
|
|
1路IP千兆輸入、1路百兆IP輸入，UDP、RTP協議 |
||
|
1路Tuner輸入（當調制為DVB-C時可通過該接口增加節目）（選配） |
||
|
輸出 |
射頻輸出4個DTMB(或DVB-C/-T)頻點 或 IP輸出4路MPTS |
|
|
視頻編碼 |
編碼格式 |
MPEG-2 |
|
輸入接口 |
24路CVBS |
|
|
分辨率 |
720*576(PAL)，720*480(NTSC) |
|
|
碼率 |
0.8Mbps~8Mbps |
|
|
音頻編碼 |
編碼格式 |
MPEG-1 Layer2、AC3 |
|
碼率 |
64Kbps~384Kbps |
|
|
調制 |
調制通道 |
4 |
|
標準 |
DTMB GB20600-2006 |
|
|
星座 |
4QAM、16QAM、32QAM、64QAM |
|
|
RF輸出 |
輸出通道 |
1個RF接口，4個頻點，F頭，75Ω阻抗 |
|
頻率范圍 |
50~900MHz，1kHz步進 |
|
|
輸出電平 |
-26dBm~-1dBm（可調） |
|
|
MER |
≥40db |
|
|
IP輸出 |
4路MPTS（DATA1），UDP、RTP協議（當選擇為IP輸出時） |
|
|
系統 |
支持網絡升級 |
|
|
中文/英文操作界面 |
||
|
通用 |
尺寸(長×寬×高) |
482mm×410mm×44mm |
|
約重 |
4~8kg |
|
|
溫度范圍 |
0~45℃(工作)；-20~80℃(存儲) |
|
|
電源需求 |
AC100~240V，50/60Hz |
|
型號
功能接口
NDS3542H-8
8路CVBS接口輸入編碼調制一體機
NDS3542H-12
12路CVBS接口輸入編碼調制一體機
NDS3542H-24
24路CVBS接口輸入編碼調制一體機
NDS3542HA-8
8路CVBS接口輸入編碼調制一體機(帶OSD功能，支持在每路編碼視頻中插入圖片、二維碼、文字等)
NDS3542HA-12
12路CVBS接口輸入編碼調制一體機(帶OSD功能，支持在每路編碼視頻中插入圖片、二維碼、文字等)
NDS3542HA-24
24路CVBS接口輸入編碼調制一體機(帶OSD功能，支持在每路編碼視頻中插入圖片、二維碼、文字等)
