產品概述

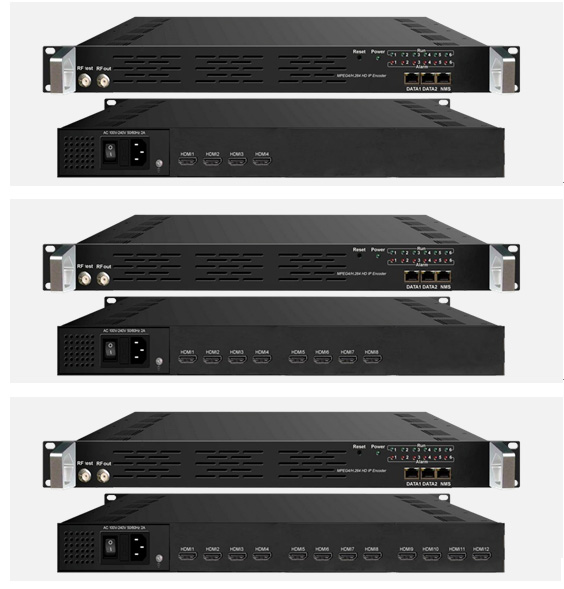

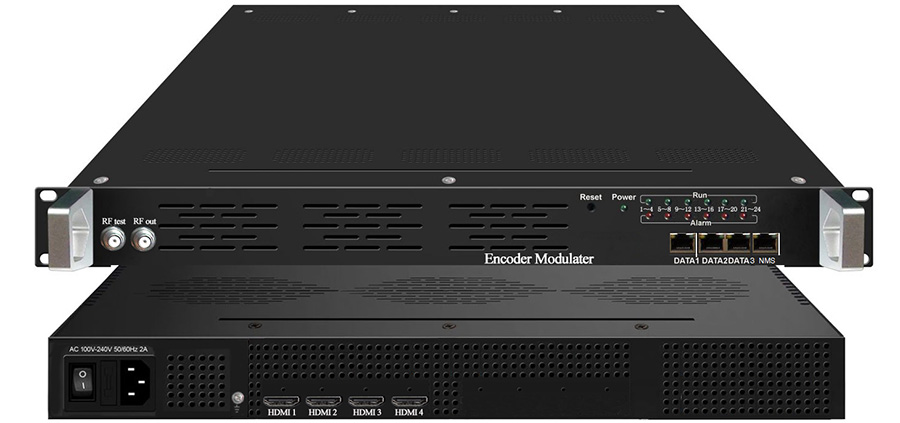

? ? 高清系列高清編碼調制一體機是我公司*研發的集高清編碼和調制于一體的高性價比設備。該設備支持8路/12路HDMI輸入、1路千兆IP輸入/出、1路百兆IP輸入；支持4個DTMB單載波(或DVB-C/-T)輸出或4路MPTS輸出。該設備支持OSD功能，可在每路編碼視頻中插入圖片、二維碼、文字等信息（選配），具有高集成度、高性能、低成本的特點，單臺設備集成了一套前端系統功能，非常適用于酒店、會所、醫院、浴場等數字電視系統。
主要特性
?支持8路/12路HDMI輸入，MPEG-4 AVC/H.264高/標清編碼
?支持MEPG-1 Layer2音頻編碼格式
?該設備支持OSD功能，可在每路編碼視頻中插入圖片、二維碼、文字等信息（選配）
?支持1路千兆IP輸入/出、1路百兆IP輸入，128個IP地址，UDP、RTP協議
?支持4個DTMB(或DVB-C/-T)載波輸出
?支持4個MPTS輸出（DATA1），UDP、RTP協議
?*的RF輸出性能，MER≥40dB;
?支持PCR校正；
?支持PID透傳;
?支持Web網絡管理
技術指標
?輸入
?8路/12路HDMI輸入
?1路IP千兆輸入/出、1路百兆IP輸入，128個IP地址，UDP、RTP協議
?1路Tuner輸入（選配）
?輸出
?射頻輸出4個頻點、IP輸出4路MPTS
?視頻編碼
?編碼格式?MPEG-4 AVC/H.264
?輸入接口
?8路/12路HDMI
?分辨率
?輸入：1920×1080_60P, 1920×1080_60i,1920×1080_50P,
?1920×1080_50i,1280×720_60P,? 1280×720_50P,
?720×576_50i,720×480_60i,
?輸出：1920×1080_30P, 1920×1080_25P,1280×720_30P,
?1280×720_25P,720×576_25P,720×480_30P,
?碼率
?1Mbps~13Mbps（每個通道）
?碼率模式
?CBR、VBR
?音頻編碼
?編碼格式
?MPEG1 Layer2
?采樣率
?48KHz、44.1KHz、32KHz
?比特率
?64kbps,128Kbps,192kbps,224kbps,256kbps,320kbps,384kbps
?加擾
?同密CA數
?4(最多)
?加擾標準
?EN300 429/ITU-T J.83A/B
?連接形式
?本地或遠程連接
?調制參數
?DTMB
?調制通道
4路DTMB?
?標準
?DTMB GB20600-2006
?星座
?4QAM、16QAM、32QAM、64QAM
?MER
?≥40dB
?頻率范圍
?50~900MHz，1kHz步進
?輸出電平
?-26dBm~-1dBm，0.1dB步進
?DVB-C
?調制通道
?4
?標準
?EN300 429/ITU-T J.83A/B
?MER
?≥40db
?頻率范圍
?50~960MHz, 1KHz步進
?輸出電平
?-26~-1dBm , 0.1dBm步進
?符號率
?5.0Msps~7.0Msps, 1ksps步進
?
?J.83A
?J.83B
?調制星座
?16/32/64/128/256QAM
?64/256 QAM
?帶寬
?8M
?6M
?DVB-T
?標準
?EN300744
?FFT
?2K
?帶寬
?6M, 7M, 8M
?星座
?QPSK, 16QAM, 64QAM
?保護間隔
?1/4, 1/8, 1/16, 1/32
?FEC
?1/2, 2/3, 3/4, 5/6, 7/8
?MER
?≥42 dB
?頻率范圍
?50~960MHz, 1KHz 步進
?RF輸出電平
?-28~ -3 dBm, 0.1db步進
?系統
??網絡管理（Web）支持網絡升級
?中文/英文操作界面
?通用
?尺寸(長×寬×高)
?482mm×410mm×44mm
?重量
?8kg
?溫度范圍
?0~45℃(工作)；-20~80℃(存儲)
?電源需求
?AC100~240V，50/60Hz
?功耗
?<90W
