1.產品概述

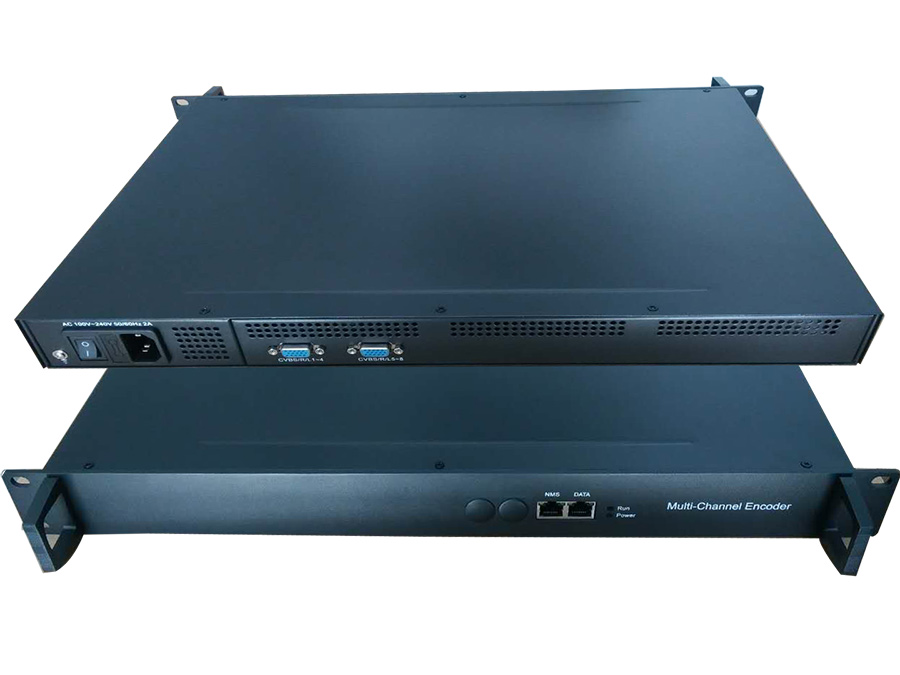

DX3218SA 多路標清編碼器是我公司*研發的高集成度的標清編碼設備。采用模塊化設計，單個模塊支持8路CVBS輸入（復合視頻和非平衡立體聲音頻），可支持3個模塊，*支持24路CVBS輸入。每個模塊支持MPEG-4 AVC/H.264編碼后的節目復用成1路MPTS和8路SPTS輸出，支持千兆/百兆IP輸出，支持兩個ASI輸出接口（互為備份），ASI輸出MPTS。該設備支持OSD功能，可在每路編碼視頻中插入圖片、二維碼、文字等信息（選配），具有高集成度、高性能、低成本的特點，非常適用于酒店、會所、醫院、浴場等IPTV電視系統。
2.產品特點
? 1個模塊支持8路CVBS視頻輸入，3個模塊時，*支持24路CVBS輸入；
? 支持PAL和NTSC制式的視頻格式；
? 支持MPEG1 Layer II音頻編碼，支持音頻增益調節；
? 支持IP（MPTS/SPTS）輸出，支持UDP/RTP協議；
? 支持空包過濾（只針對MPTS），SPTS默認過濾空包；
? 支持實時有效的編碼輸出碼率監控；
? 支持Web網絡管理，可通過網絡升級；
? 模塊化設計，1U機箱支持多達3個模塊；
3.技術參數
|
輸入 |
8路CVBS輸入，3個模塊時，*支持24路CVBS輸入，RCA，（DB15接口） |
|
|
視頻 |
分辨率 |
720×576i, 720×480i, |
|
編碼格式 |
MPEG4 AVC/H.264 |
|
|
碼率 |
1Mbps~7Mbps 每個通道可調 |
|
|
碼率控制模式 |
CBR/VBR |
|
|
GOP 結構 |
IPP |
|
|
音頻 |
編碼格式 |
MPEG-1 Layer 2 |
|
采樣率 |
48KHz |
|
|
采樣精度 |
24-bit |
|
|
音頻增益 |
0-255 adjustable |
|
|
碼率 |
64/128/192/224/256/320/384Kbps 每個通道 |
|
|
輸出 |
ASI輸出接口（互為備份），BNC接口（選配）
IP（MPTS/SPTS）輸出，UDP/RTP協議，100M/1000M自適應以太網接口 |
|
|
系統 |
Web網絡管理 |
|
|
中/英文 |
||
|
網絡 遠程升級 |
||
|
通用 |
尺寸(W×L×H) |
440mm×410mm×44.5mm |
|
重量 |
5kg |
|
|
環境溫度 |
0~45℃(工作)；-20~80℃（存儲） |
|
|
電壓范圍 |
AC 110V± 10%, 50/60Hz, AC 220 ± 10%, 50/60Hz |
|
